Módulo Relé por Fotocelula

RL-0080 Módulo Relé por Fotocelula

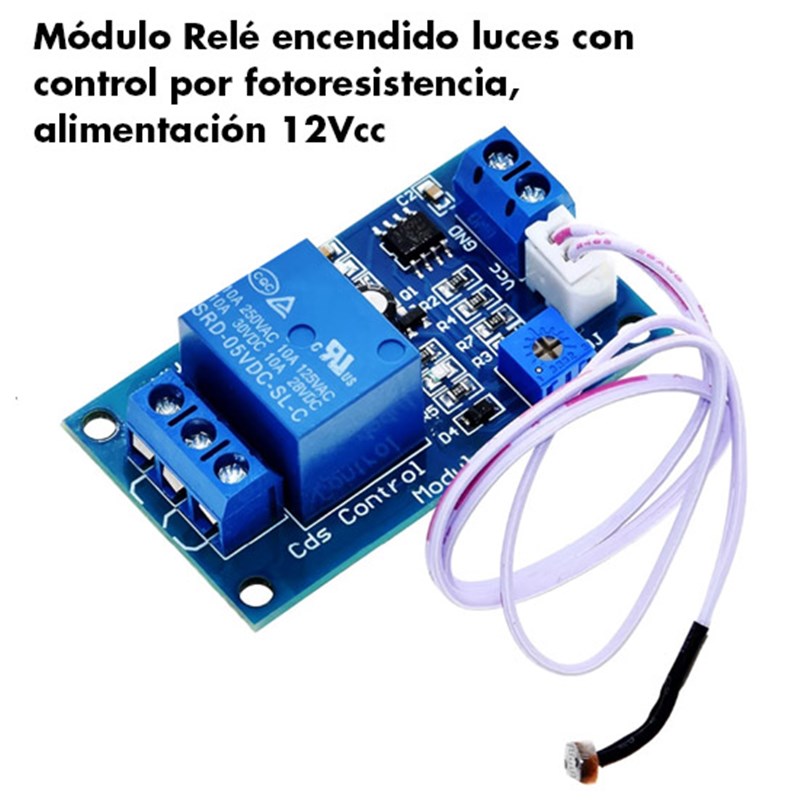

El módulo del sensor de relé fotorresistor o fotocelula (LDR) crepuscular está equipado con un relé de alta potencia, que puede controlar una carga de corriente de 10A; también viene con un sensor fotorresistor, se alimenta a 12V cc.

Este módulo controlador ON-OFF contiene un comparador de tensión el cual se puede ajustar por medio del potenciometro para activar o desactivar un Relé de 12V, con este módulo se puede controlar el encendido de una lampara dependiendo de cantidad lumínica del ambiente, la sensibilidad de la luz ambiente puede ser ajustada variando el potenciometro.

También es posible utilizar este módulo con otras variables, como por ejemplo sonda de inundación, solo basta con cambiar la sonda y obtendrá el mismo funcionamiento, de está manera usted podrá obtener un control On-Off de una manera simple y rápida sin necesidad de utilizar otros elementos más complejos como un Microcontrolador o un Arduino.

Características:
-- Uso: Control directo de la carga en función del umbral de luz, por fotocelula (fotoresistencia o LDR)
- Ajuste de sensibilidad por potenciómetro: con un ajuste de sensibilidad por potenciómetro, ajustando el potenciómetro, establezca el valor de encendido del relé

Aplicación: puede hacer todo tipo de interruptores con detección de iluminación, puede controlar todo tipo de lámparas. Perfecto como sensor crepuscular para iluminar la entrada de casa, garaje, etc.

Datos técnicos

Tipo de artículo sensor de relé con fotorresistor
Material/Color Placa PCB, azul o negra
Fuente de alimentación DC12V
Corriente de reposo 12 mA, 15 mA
Consumo máximo de energía 72 mA, 45 mA
Capacidad de carga del relé SPDT 250 V 10 A (CA), 30 V 10 A (CC)
Temperatura ambiente <80ºC
Rango de retardo conéctelo para S2, retardo de 1 a 20 segundos ajustable, sin para S2, 1 a 200 segundos ajustable.
Contenido 1 módulo + sensor de relé fotorresistor
Tamaño: 53*31mm

LED AZUL ENCENDIDO: Relé está trabajando

El terminal de salida del módulo tiene tres puertos

Normalmente abierto ( NO )

Normalmente cerrado ( NC )

Terminal común ( COM )

Capacidad de carga: 10A / AC 250V o DC hasta 30V

LED ROJO ENCENDIDO: Indica el encendido
