A FONDO: DMX 512

 BUS DMX 512 (DIGITAL MULTIPLEX)

La domótica y la inmótica va abarcando escenarios de control, otro ora dominados por la experiencia de otros campos (léase aquellos que se dedican a la automatización industrial, ingeniería de efectos especiales, expertos en iluminación, ingenierías de audio, climatización, etc, etc), no en vano resulta eficaz todo lo que hemos aprendido en acercar la tecnología de una forma sencilla a todo el mundo, la popularización del TCP/IP para otros usos, la experiencia en acercar los "front ends" gráficos y fáciles de usar, y la integración de dispositivos como nuestro "día a día"; si bien esto puede parecer un poco pedante, nada más alejado de exhibir pecho frente a la sabiduría y experiencia de todos aquellos profesionales citados, que la tienen, pero si que podemos hablar de que en las tareas de un buen integrador domótico están contempladas las de integrar muchas veces cosas tan dispares entre si, como la climatización, motorización, iluminación, seguridad, audio y video, comunicaciones, tecnologías de la información, robótica, aspiración, efectos especiales, Feng Shui, Energías alternativas, eficiencia energética y ahorro, telecontrol, ....y en muchos casos acabamos sugiriendo la decoración (temblar decoradores ;-)), sirva como introducción al A FONDO que hemos preparado en Domodesk sobre el control de iluminación espectacular y efectos especiales con el popular bus DMX512.

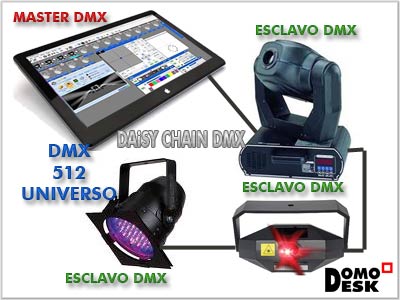

    El protocolo DMX esta basado, como otros tantos, en las especificaciones de un bus serie RS-485, el flujo de datos puede alcanzar los 250 Kbit/s con amplitudes de 0 y 5V de forma asíncrona. Al primer nodo en el bus se le llama emisor (MAESTRO) y a los siguientes nodos conectados receptores (ESCLAVOS), estos se conectan encadenados (daisy chain), es decir todos los dispositivos disponen de un IN y un OUT por lo que iremos enlazando dispositivos ESCLAVOS en la salida del MAESTRO (Este suele tener solo un OUT), configurando de esta manera una red DMX o también llamada Universo DMX, al ultimo dispositivo le conectaremos un terminador de red 120 Ohms y dispondremos de un máximo de 32 dispositivos por Universo DMX con una tirada de dos cables apantallados de no más de 1200 metros.

    Con respecto a los datos, un paquete de datos incluye hasta 512 canales, donde cada canal esta representados por un 1 byte (0x00...0xFF) y que esta información de canal siempre comienza con LSB (Bit menos significante) y acaba con MSB (Bit más significante) y esta separada por una marca de longitud variable entre los frames de canales y una marca (también de longitud variable) entre los paquetes (conjunto de frames de canales), o sea cada frame tiene un bit de comienzo, 8 bits de datos, 2 bits de parada sin paridad.....el que quiera más que se busque las especificaciones, porque si entramos en detalle hacemos un curso de postgrado y no es de lo que se trata ;-).

    Con respecto a los conectores, aquí hay un poco de desorganización, ya que nos podemos encontrar con conectores XLR (Conocidos como tipo Cannon) de 3 pins (desaconsejados porque invitan a la confusión de aquellos utilizados en equipos de audio...y podemos quemar algo), hasta RJ-45 que son utilizados en instalaciones permanentes, la propia norma aboga por conectores XLR del tipo eléctrico con 5 pines, pero bueno, cada uno hace lo que cree conveniente.

Os dejamos las típicas salidas de estos conectores:

XLR-5 (DMX512) salidas
1. Señal COMUN (GND)
2. Data 1- (Enlace primario datos, 1er universo DMX)
3. Data 1+ (Enlace primario datos, 1er universo DMX)
4. Data 2- (Enlace secundario opcional de datos, 2º universo DMX)
5. Data 2+ (Enlace secundario opcional de datos, 2º universo DMX)

(OJO!!. algunos fabricantes utilizan los XLR-5 aconsejados por la norma, pero le cascan 24 V a las salidas opcionales secundarias para el 2º universo...vamos que antes de conectar, leer)

RJ-45 (DMX512) salidas
1. Data 1+
2. Data 1-
3. Data 2+
4. No asignado
5. No asignado
6. Data 2-
7. Señal COMUN (0 V GND) para Data 1
8. Señal COMUN (0 V GND)para Data 2

XLR-3 (DMX512) salidas
1. GND
2. DMX 1-
3. DMX 1+





Con respecto al cable, pues bien, para instalaciones fijas un CAT5 nos viene de perlas, pero para instalaciones de "quita y pon" mejor un cable con la suficiente rigidez eléctrica (ANSI E1.27-1 - 2006), NADA DE CABLES DE AUDIO que nos pueden meter en problemas. Aunque como todo, el cable empieza a morir frente a las comunicaciones inalámbricas, (ya sabéis que en DOMODESK somos adictos a las cosas sin cables) y aquí también encontramos experimentos a través de pasarelas y comunicaciones "wireless".

Una vez hemos obtenido un controlador que tenga señal DMX 512, dentro del campo de la iluminación podemos realizar tantas cosas como podamos imaginar.
Hoy en día tenemos infinidad de dispositivos que podemos controlar por DMX, como pueden ser: dimmers, máquinas de humo, leds, cabezas móviles etc.…
No solo nos sirve para la iluminación de espectáculos a gran escala, nosotros podemos adaptar la iluminación a nuestras necesidades, podemos controlar tanto la iluminación de un espectáculo, como la iluminación de monumentos, discotecas, la entrada de nuestra casa o una pequeña sala.

En Domodesk hemos apostado por un par de aparatos que contienen control DMX como puede ser una máquina de humo, un generador de efectos láser o un kit espectacular de iluminación
Nuestro objetivo es dar a conocer un campo desconocido que poco a poco va avanzando y es necesario conocer.

Una iluminación sencilla que podríamos realizar es con una consola pequeña con 14 canales DMX en la que conectemos mediante un cable XLR la máquina de humo y el generador de efectos láser, es importante tener en cuanta los canales que ocupa cada dispositivo. Con esta pequeña instalación podríamos crear un ambiente muy divertido para una fiesta.
